MD825 - Система распознавания конструкции диска

NUMTEC MD 825 - это полностью автоматическая система распознавания конструкции литых дисков. Колесные диски можно распознать сразу после обработки.

В производстве легкосплавных дисков автоматическое распознавание различных типов колесных дисков является одним из наиболее важных вопросов автоматизации, обеспечивающих плавный и надежный производственный процесс. Этот тип автоматизации стал еще более сложным в последние годы из-за двух основных проблем: с одной стороны, во многих случаях различия между колесными дисками становятся намного меньше (то есть, тот же вариант исполнения и размер, разница только в вылете), с другой стороны, требуется все большее количество моделей колесных дисков при меньшем количестве производства. Эти причины увеличивают общую сложность автоматизации и, следовательно, системы распознавания конструкции должны работать с характеристиками колесных дисков, степень различий которых становится меньше. NUMTEC MD 825 специально разработан для удовлетворения этих растущих потребностей. При включении всех доступных опций система не только работает с оформленной стороной колесного диска, она также использует другие основные параметры колесного диска, такие как диаметр расположения крепежных отверстий, высота, диаметр колесного диска и другие характеристики, чтобы безопасно и правильно определить тип колесного диска.
Программное обеспечение разрабатывается собственными силами отделом технического зрения NUMTEC и основано на многолетнем опыте исключительно в сфере легкосплавных дисков. Этот длительный опыт работы с литыми дисками привел к совершенно другому подходу в технологии распознавания. Стандартным способом распознавания конструкции является сравнение изображений колесных дисков, нахождение сходств и присвоение процента совпадения. Но этот подход имеет недостатки при использовании на производстве из-за изменения цвета на разных этапах производства (то есть термообработки). Программное обеспечение NUMTEC использует свой собственный отличный алгоритм. Система сравнивает геометрические модели, а не изображения. Во время работы с колесным диском программное обеспечение создает геометрическую модель колесного диска в 3D, которая абсолютно не зависит от цвета и других параметров поверхности. Эта сохраненная модель будет сравниваться по нормальной работе с фактической моделью колесного диска. Такой подход ведет к более высокой надежности и более быстрому распознаванию циклов в сравнении с системой камер стандартной конструкции. NUMTEC MD825 разработан и оптимизирован для решения наиболее важных задач автоматизированной установки легкосплавных дисков: надежности, точности и скорости. Для сопряжения с системой управления производственным процессом доступны стандартные Profibus и Profinet. Другие специальные опции интерфейса доступны по запросу.

Ваши преимущества:

Высокая надежность: программное обеспечение NUMTEC с 3D-моделью сравнения гарантирует высокую надежность системы
Промышленное аппаратное обеспечение:
Все компоненты соответствуют стандарту по промышленному оборудованию. Используются промышленные ПК бескулерной конструкции и системы камер со степенью защиты IP67.
База данных колесных дисков: Вся информация о колесных дисках хранится в стандартной базе данных. Эта база данных может быть доступна через Ethernet, а системная информация доступна для клиента.

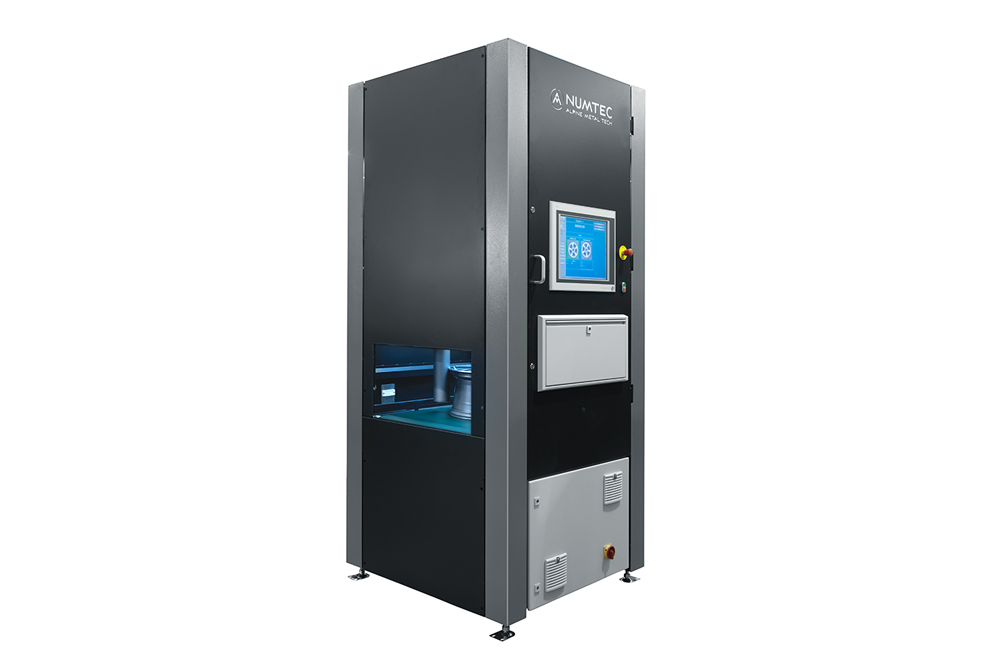

Оборудование «под ключ»: Все компоненты машины встроены в раму, все механические и электрические компоненты уже собраны и проверены перед поставкой.

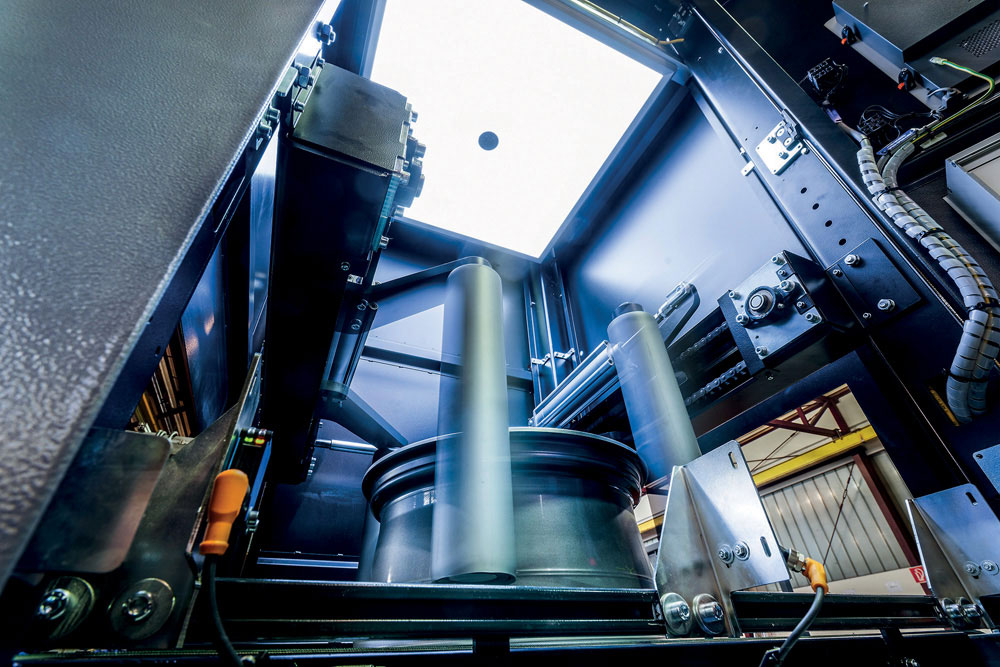

Плоские панели LED: Для освещения поверхности колесного диска используются самые современные светодиодные панели. Эти светодиодные панели обеспечивает наилучшее освещение при любых условиях установки и состоянии поверхности
