MD422 - Система измерения центрального отверстия колесного диска

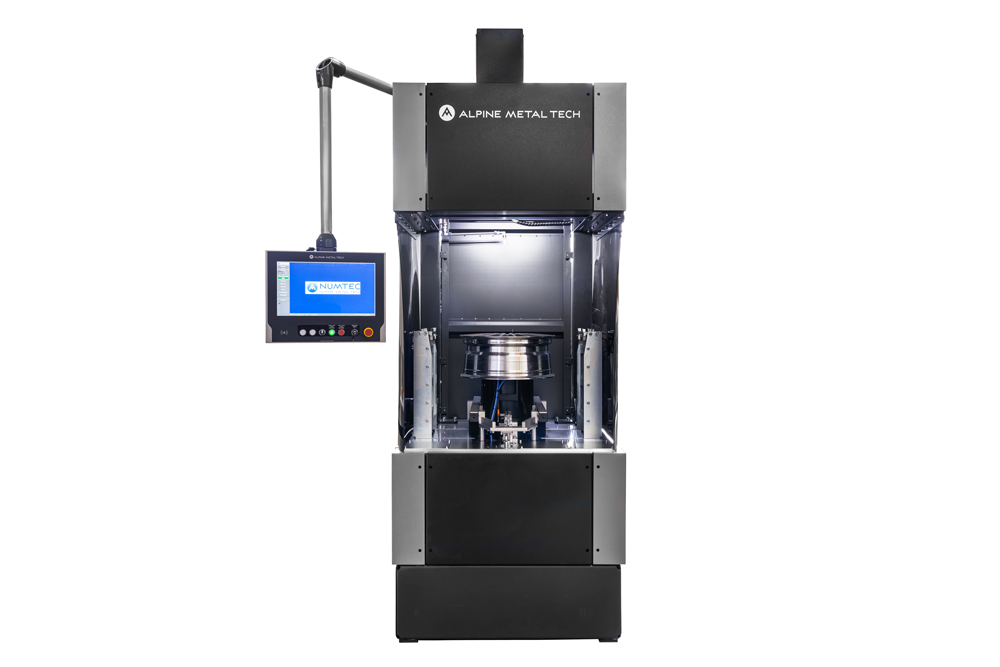

Системы серии NUMTEC MD400 используются для 100% измерения параметров технологического процесса производства литых колес внутри ЧПУ.

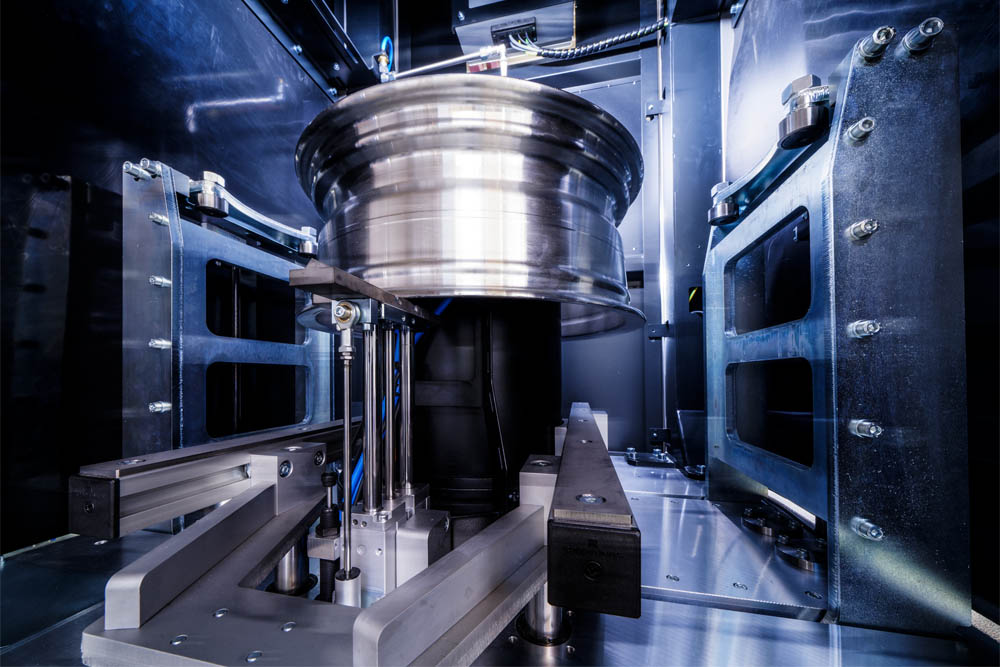

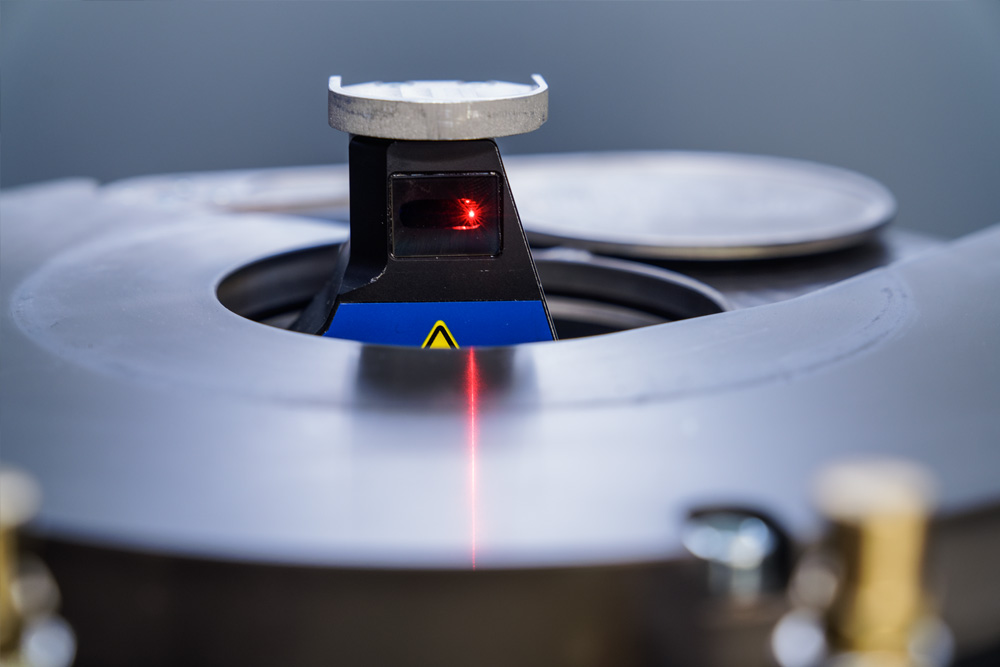

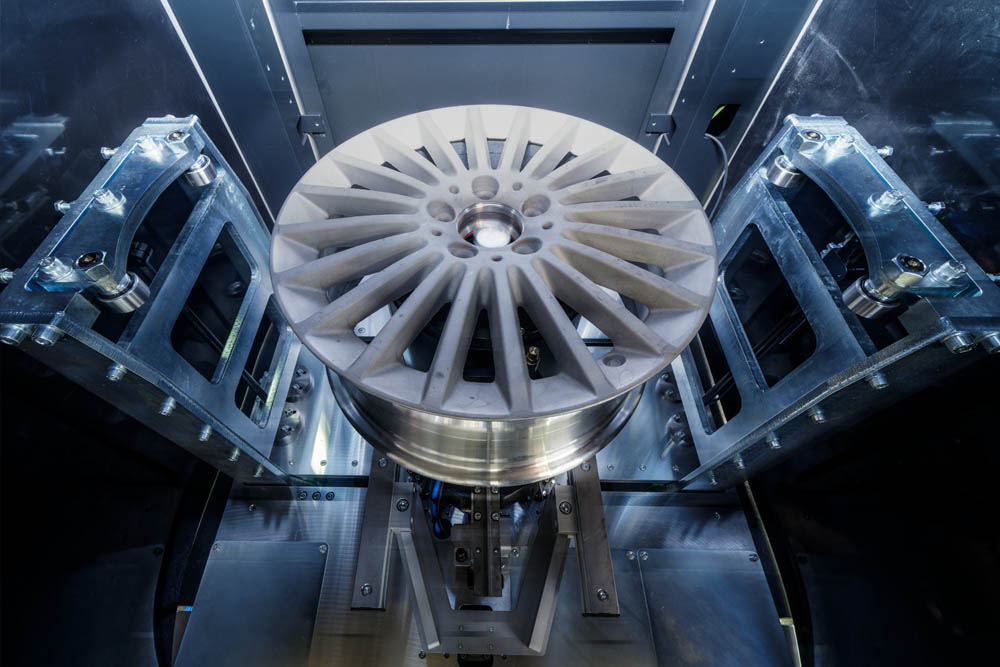

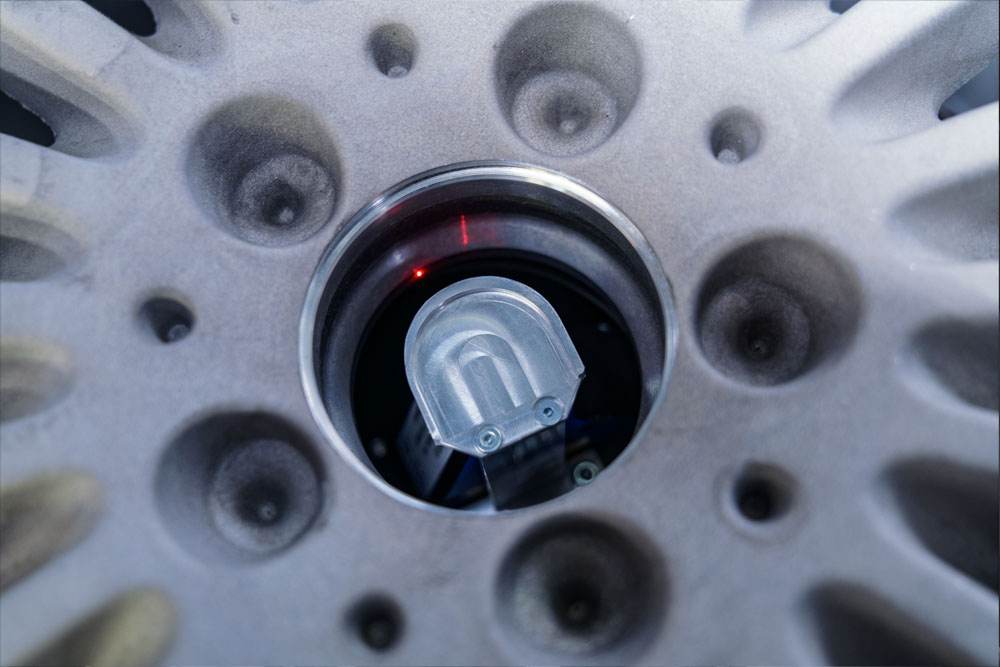

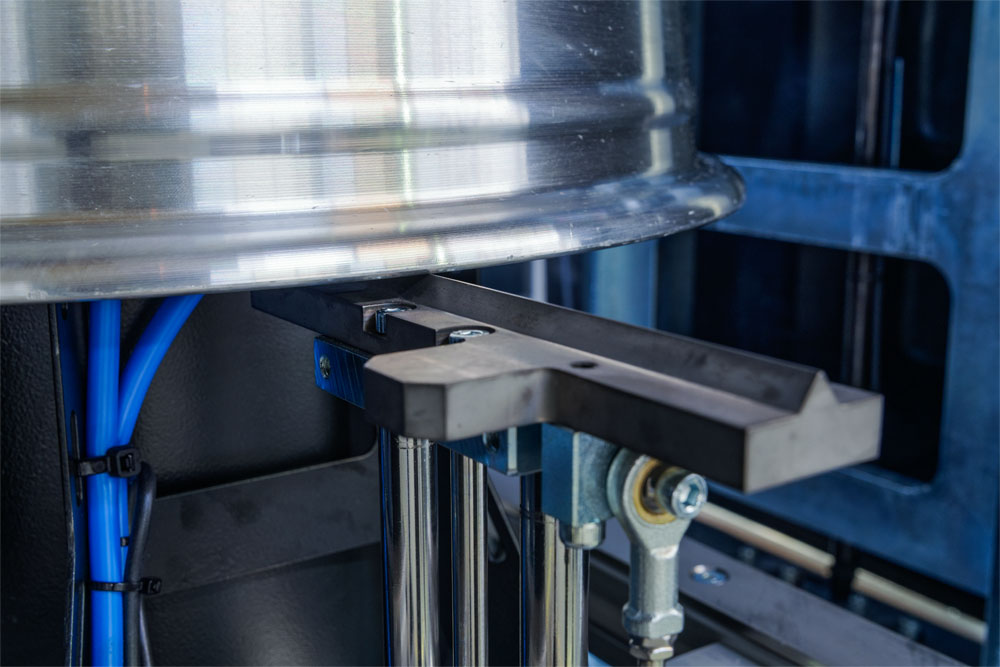

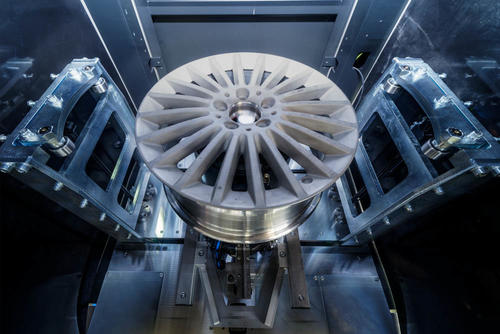

В производстве колесных дисков все больше набирает обороты тенденция к полностью автоматизированной и хаотичной загрузке гибкого производственного модуля. В соответствии с этим требованием наличие автоматической системы измерения отверстия ступицы становится необходимым. Машина загружается при помощи робота или конвейерной системы система транспортировки помещает колесный диск над упором. Пневматика опустит колесный диск в положение для измерения. Бесконтактное измерение находится в диапазоне от 48 до 85 мм и работает со специально разработанным лазерным датчиком.
Исходя из измерений, корректировка значения тренда будет автоматически отправлена на предыдущий станок. Это позволит произвести коррекцию центрального отверстия, не выходя за контрольные пределы. Система позиционирования для серии MD4xx доступна и может использоваться с системой камер или установленным сверху лазером. Колесный диск может загружаться автоматически или посредством конвейера.

На данной станции предусмотрена собственная процедура калибровки с использованием калибровочного кольца. Калибровка должна проводиться через регулярные временные интервалы и должна быть полностью автоматизирована, для запуска просто необходимо вручную вставить калибровочное кольцо внутрь. Благодаря компактной конструкции машины ее легко интегрировать в существующие модули, шкаф управления является автономным и подключен к машине. Для передачи данных в модуль предусмотрена стандартная связь Profibus / Profinet или EthernetIP. Все результаты измерений хранятся в системе и могут использоваться для анализа трендов. Все значения могут быть использованы для автоматического расчета тренда и проекции ближайших значений деформации.

Ваши преимущества:

  • Лазерный датчик: нет механического износа из-за бесконтактного лазерного датчика
  • Позиционирование золотника с помощью системы камер или лазерной системы
  • Хаотичный производственный поток: диапазон системы измерения отверстия ступицы составляет от 48 до 85 мм и измеряется полностью автоматически
  • Нет затрат на настройку: необходимо регулярно выполнять калибровку.
  • Анализ трендов: Все результаты измерений будут сохранены в системе. Все значения могут быть использованы для автоматического расчета тренда и проекции ближайших значений деформации.
  • Станция может использоваться в хаотических полностью автоматизированных ячейках модулях
