PP/EP - Punch Marking

zurück

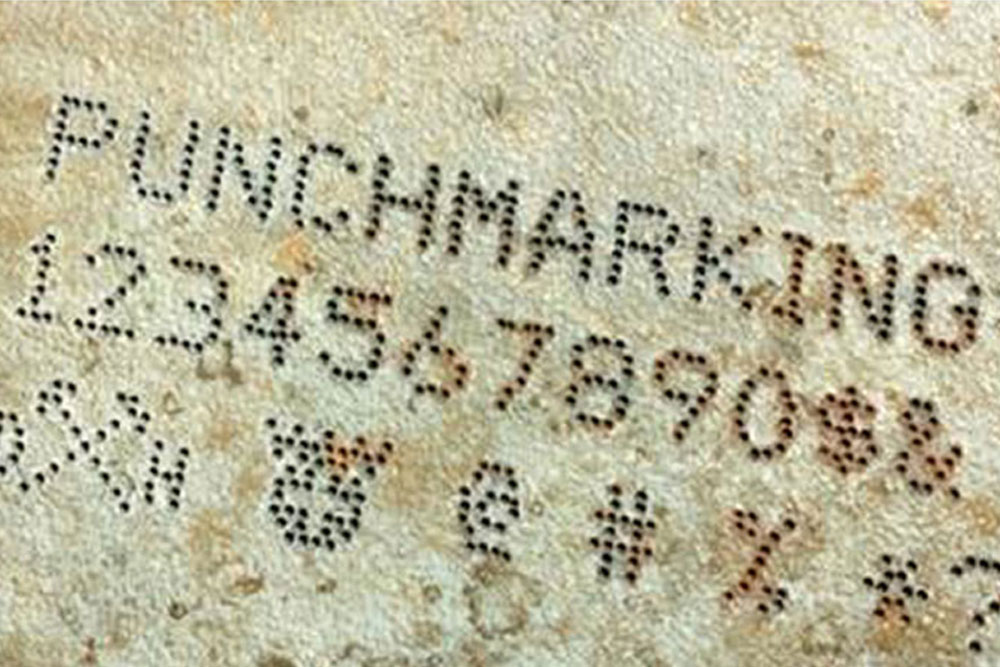

Die Punch Marking Maschinen wurden für Produkte entwickelt, die eine zuverlässige, dauerhafte Markierung benötigen. Die einstellbare Stempelkraft dieser Maschinentypen ermöglicht es, Stahlprodukte mit unterschiedlichen Stahlqualitäten in gleichbleibender Eindringtiefe zu stanzen. Die Stempelmarkierung kann heiße Produkte mit bis zu 1100°C markieren.

Pneumatic Punch Single Needle
Ein Einnadel-Markierkopf ist für Markierungen an Stellen mit wenig Platz konzipiert.
Der PP Pneumatic Punch Marker wird zur Markierung von unebenen Oberflächen verwendet, die eine multidirektionale Bewegung der Stanznadel während des Markierungsvorgangs erfordern. Der einzelne Stempelmarkierkopf wird durch ein Roboterhandgelenk bedient, um die Schreibbewegung der Zeichen zu realisieren.

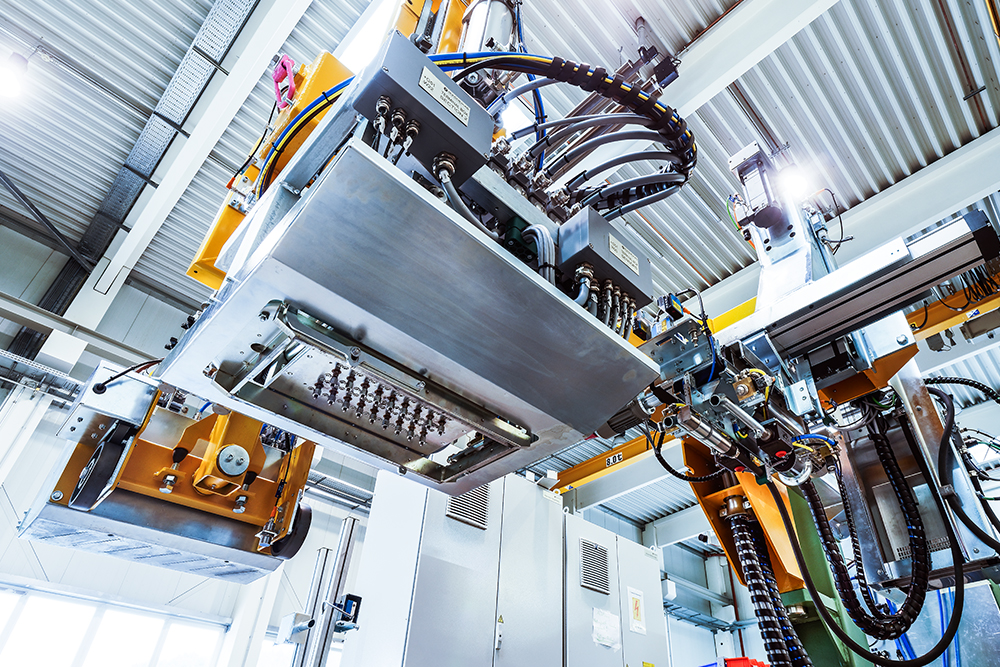

Pneumatic Punch Needle Section
Die Nadelsektion für die pneumatische Stanzmarkierung ist mit 9, 23 oder 32 Nadeln erhältlich. Es kann ein Beschriftungsbild mit bis zu 3 Zeilen und lückenlosen Logos, 2D-Codes oder Sonderzeichen in der Höhe mit bis zu 32 Punkten realisiert werden. Das gesamte Beschriftungsbild wird in nur einem Linearhub ausgeführt. Dadurch kommt es zu verkürzten Zykluszeiten. Eine zusätzliche Kühlung ist nicht erforderlich, da die Abluft des Markierkopfes für die Innenkühlung des Markierkopfes genutzt wird, selbst bei der Markierung von Produkten mit Temperaturen von bis zu 1100 °C. Das bedeutet, dass die Abluft ausreichend ist, um den Markierkopf vor Überhitzung zu schützen und somit eine zusätzliche Kühlung nicht notwendig ist.

Electric Punch Marking
Im Unterschied zur pneumatischen Stanze erfolgt die Steuerung durch elektromagnetische Kraft, die den Hochleistungshub der Stanzstifte aktiviert.

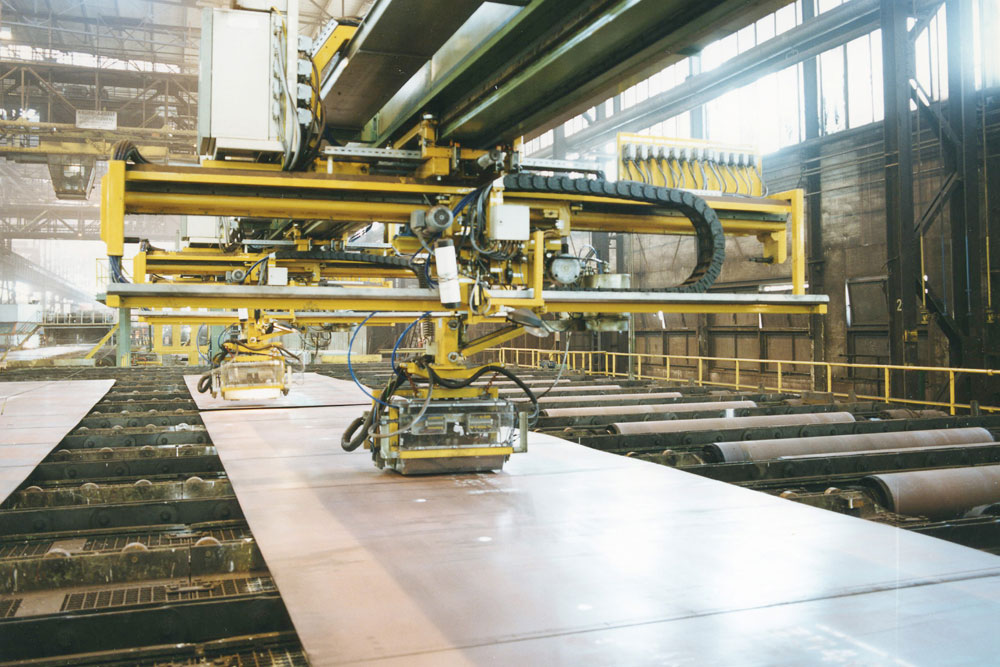

Der Markierkopf ist mit bis zu drei Stempelabschnitten erhältlich, die mit 3-9 Stiften pro Reihe ausgestattet werden können. Die Markierabschnitte bewegen sich in X- und Y-Richtung innerhalb eines festen Markierfensters, wobei jeder einzelne Stift für ein Markierfeld von 3,5 Zeichen sorgen kann. In einem Markierzyklus können maximal 30 Zeichen in bis zu drei Zeilen aufgebracht werden.
Während des Markierens werden elektrische Signale an die Stempel des Markierkopfes gesendet, die hohe Taktgenauigkeit und die hohe Eindringkraft sorgen für eine gleichbleibend hohe Qualität der Markierung. Eine interne Kühlluftanordnung sorgt dafür, dass eine Überhitzung der Stempelspulen verhindert wird.

Ihre Vorteile:

Niedrige Betriebskosten - Die Stempelstifte können vom Wartungspersonal mehrfach nachgeschliffen werden
Zeitersparnis - Hohe Auflösung mit bis zu 4 Linien während einer linearen Bewegung
Dauerhafte Markierung auch bei höherwertigen Stahlsorten
Stempelstifte können bei kurzen Stopps leicht ausgetauscht werden
