Geometrische Inline-Drahtprüfung GM100
14.12.2023

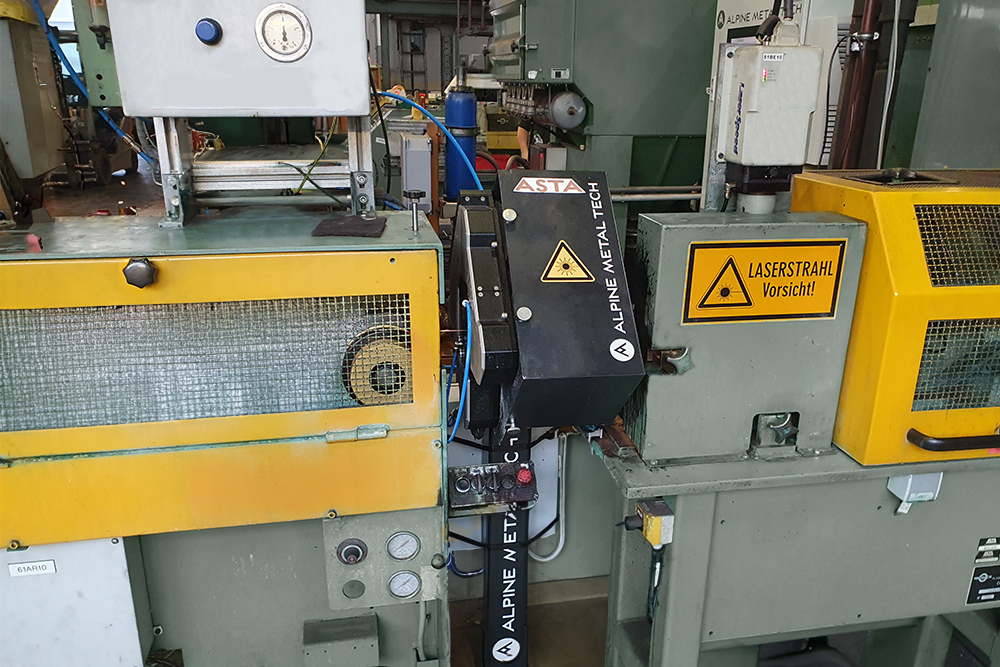

Die Drahtprüfung GM100 ist direkt im Produktionsfluss eingebunden. Die Vermessung der Kupferdrähte erfolgt bei Geschwindigkeiten bis zu 700 m/min. Mithilfe von Lasersensoren, die diagonal um den laufenden Draht angeordnet sind, werden alle geometrischen Merkmale wie Drahtbreite, Drahtdicke, Radien-Qualität und Parallelität mit engen Toleranzen bis zu ±0,01 mm vermessen und geprüft. Unterschiedliche Drahttypen werden mit wenigen Klicks an der Bedieneinheit der GM100 eingestellt. Darüber hinaus ist es möglich, Einzelmessungen beim Rüsten der Walzanlage vorzunehmen, wodurch die aufwändige manuelle Laborprüfung entfällt und somit ein rascher Wechsel der Drahtdimension erfolgen kann.
Die erkannten Geometriefehler werden am Bildschirm der Messeinheit visualisiert und die Analysedaten anschließend zur Optimierung des Produktionsprozesses weitergeleitet. Durch die Inline-Drahtprüfung können nun Rüstzeiten und Ausschuss drastisch reduziert und damit die Produktionskapazität erheblich gesteigert werden.
