DB - Гратосниматель

Встроенный гратосниматель вращающегося молоткового типа предназначен для удаления грата с продуктов непрерывной разливки (сляба, блюма, заготовки), вызванных газовой резкой. Удаление грата выполняется во время движения продукта на рольганге без остановки.

После разливки непрерывно литая заготовка разрезается на более короткие мерные длины. Резка осуществляется с помощью машины газовой резки. Побочный продукт резки называется «грат», который может появиться на нижней стороне сляба, блюма или заготовки в местах прохождения резака. Он может вызвать значительные проблемы на последующих переделах. Для снятия грата можно установить вращающееся оборудование между двумя роликами рольганга, и оно будет удалять его непосредственно в линии на скорости рольганга. Встроенный гратосниматель вращающегося молоткового типа предназначен для удаления грата с продуктов непрерывной разливки (сляба, блюма, заготовки), вызванных газовой резкой. Удаление грата выполняется во время движения продукта на рольганге без остановки. Все оборудование изготовлено с использованием стандартизированных модулей, результатом чего является высокая надежность и отсутствие необходимости в частом техническом обслуживании. Специальные  электрические и механические элементы разработаны и испытаны для работы в тяжелых промышленных условиях.

Гратосниматель для слябов:

Поточное удаление грата осуществляется с помощью серии симметричных молоточков, изготовленных из кованой легированной стали. Они свободно висят на шести штангах, расположенных вокруг вала гратоснимателя. Когда вал вращается, центробежная сила заставляет молотки отклоняться на расстояние, необходимое для удаления грата. Благодаря высокой скорости вращения и веса молоточков они несколько раз ударяют по грату, прежде чем грат отпадет с поверхности продукта. Затем он направляется через желоба в систему удаления грата.

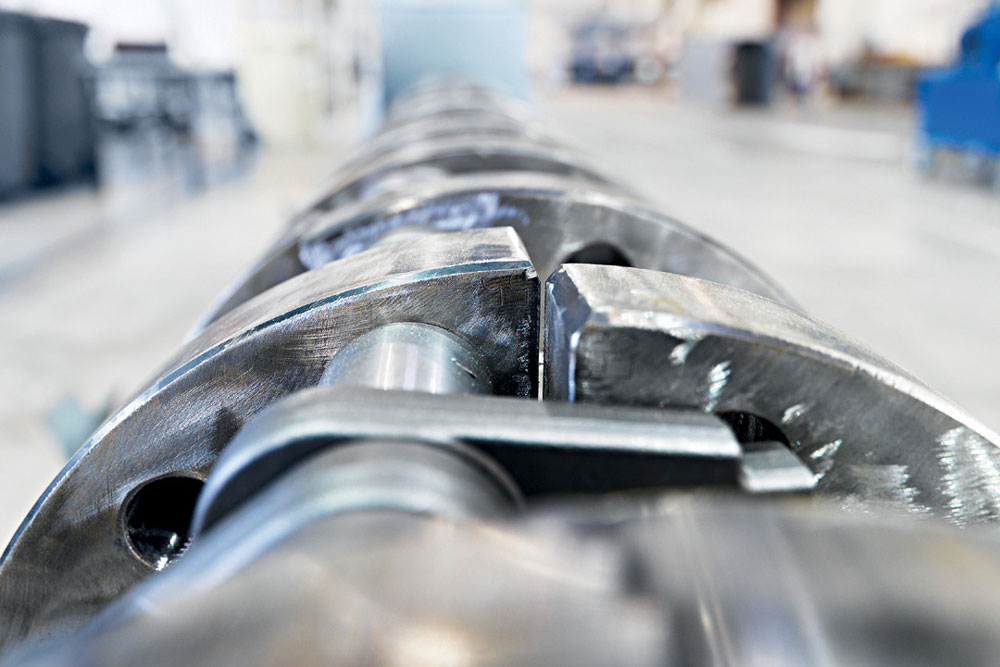

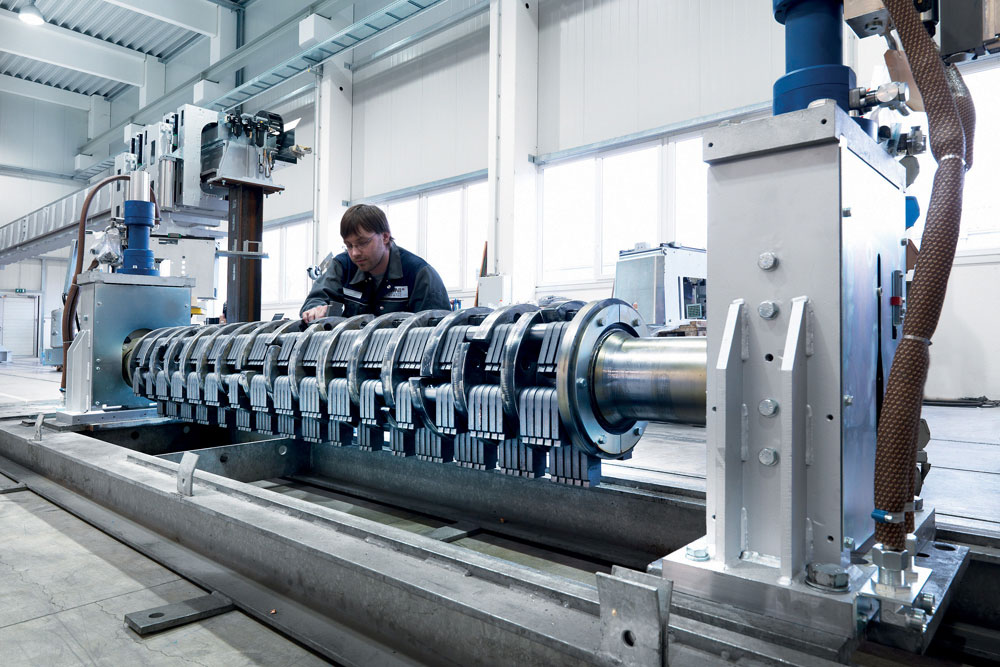

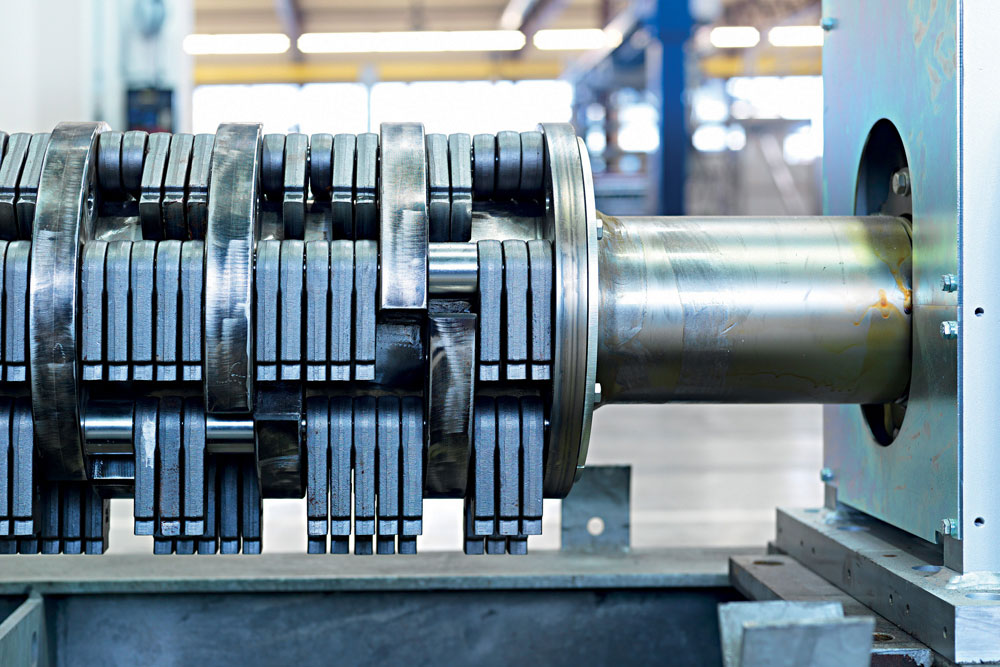

Гратосниматель состоит из валка со штангами и молоточками, подшипниковых блоков, гидравлического вертикального ползуна, датчиков и электрического привода ротора. Станок управляется ПЛК SPS Siemens S7 со стандартным интерфейсом для оборудования металлургического завода и системой диагностики неисправностей. Ротор для удаления грата представляет собой вал с разделенными фланцами, сваренными в смещенном положении по всей его длине. Между фланцами есть штанги, на которых подвешены подвижные молоточки.



Гратосниматель для блюмов/заготовок:

Поточное удаление грата осуществляется с помощью серии симметричных молоточков, изготовленных из кованой легированной стали.  Они свободно висят на четырех штангах, расположенных вокруг вала гратоснимателя через 90-градусные интервалы. Когда вал вращается, центробежная сила заставляет молотки отклоняться на расстояние, необходимое для удаления грата.  Благодаря высокой скорости вращения и веса молоточков они несколько раз ударяют по грату, прежде чем грат отпадет с поверхности продукта. Затем он направляется через желоба в систему удаления грата.

Гратосниматель состоит из валка со штангами и молоточками, подшипниковых блоков, пневматического подъемного устройства, датчиков и электрического привода ротора. Станок управляется ПЛК SPS Siemens S7 со стандартным интерфейсом для оборудования металлургического завода и системой диагностики неисправностей.





Ваши преимущества:

  • Низкие эксплуатационные затраты и затраты на техническое обслуживание: Стоимость гратоснимателя небольшая, но потенциал экономии очень высок. Нет расходных материалов, кроме молоточка (незначительный износ)
  • Значительное улучшение качества проката (без вкатанного грата)
  • Минимизация повреждений/износа роликов рольганга, нагревательных печей и оборудования прокатного стана
