Bearbeitungszentrum VTE 180 FTD

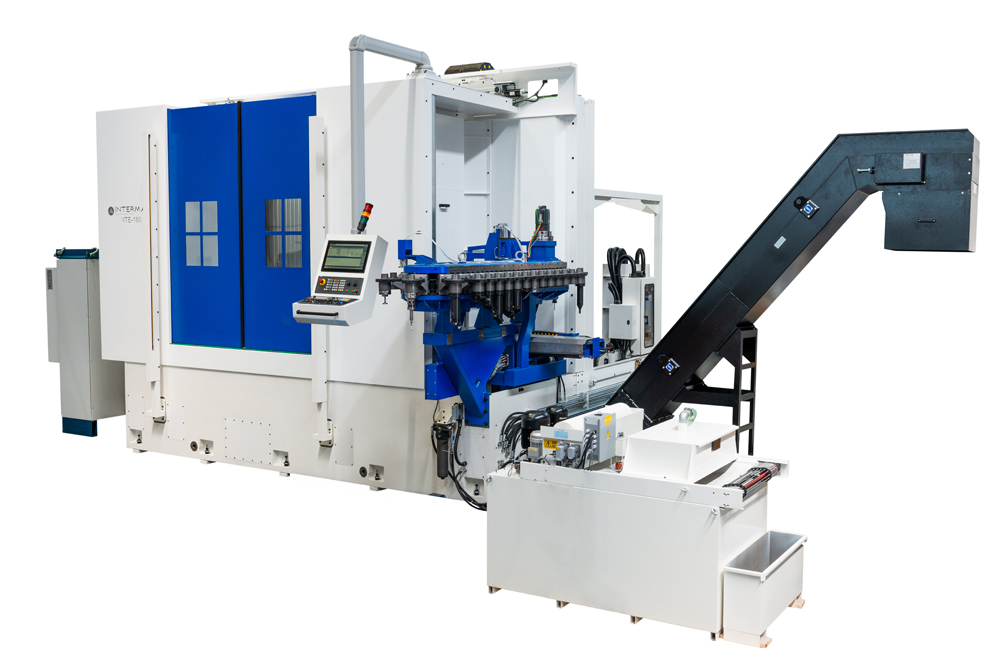

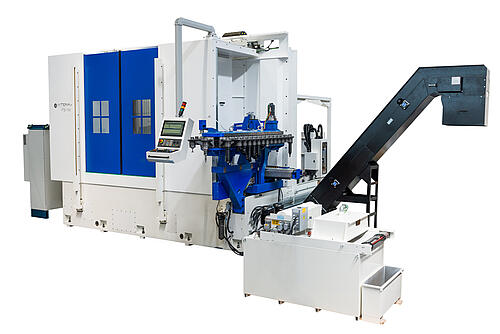

Das vertikale Bearbeitungszentrum VTE-180-FTD ist ein Fünf-Achsen-Bearbeitungszentrum. Es wurde entwickelt und gebaut, um mit hoher Leistungsfähigkeit und Genauigkeit Dreh- und Bohrbearbeitungen sowie komplexe Operationen mit Interpolation von 5 Achsen gleichzeitig durchzuführen. Die Besonderheit dieses Bearbeitungszentrums besteht darin, die hohe Flexibilität einer 5-Achsen-Bearbeitungsmaschine mit der Zerspanungsleistung einer CNC-Vertikaldrehmaschine zu kombinieren.

Das Konzept der Maschine ist das folgende:

Für Drehbearbeitungen:

Die Maschine verwendet eine Direktantriebsspindel. Die Kraftübertragung erfolgt nicht über mechanische Komponenten wie Zahnräder, Umlenkungen, Riemen, Ritzel etc., sondern wird direkt durch die Direktantriebsspindel übertragen. Diese Technologie bietet folgende, wichtigen Vorteile:

• Hohe Qualität der bearbeiteten Oberfläche, da die Kraftübertragung, dank des Direktspindelantriebs, frei von jeglichen Vibrationen ist
• Zeitersparnis, da die Maschine keine Zeit zum Umschalten vom Drehbetrieb auf den C-Achsenbetrieb benötigt
• Kein Verschleiß der Antriebskomponenten und entsprechend reduzierter Zeitaufwand für Wartungsarbeiten

Multifunktionaler Werkzeugkopf:

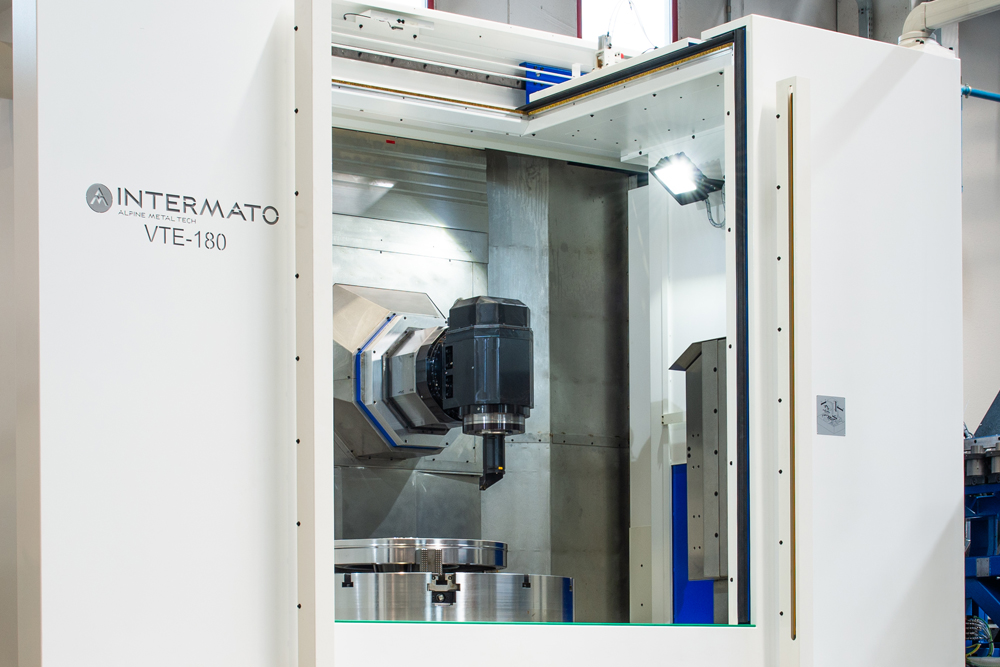

Die Maschine ist mit einem B-Achsen-Multifunktionskopf ausgestattet. Dieser Kopf wird zum Fräsen und Bohren mit seiner eigenen Elektrospindel verwendet, aber um Dreharbeiten durchzuführen, hat der Kopf ein hydraulisches System, das die Spindel und die Lager sperrt, um so einen starken Drehwerkzeughalter zu erhalten.

Y-Achse und C-Achse für schnelle Positionierung beim Fräsen und Bohren

Ihre Vorteile:

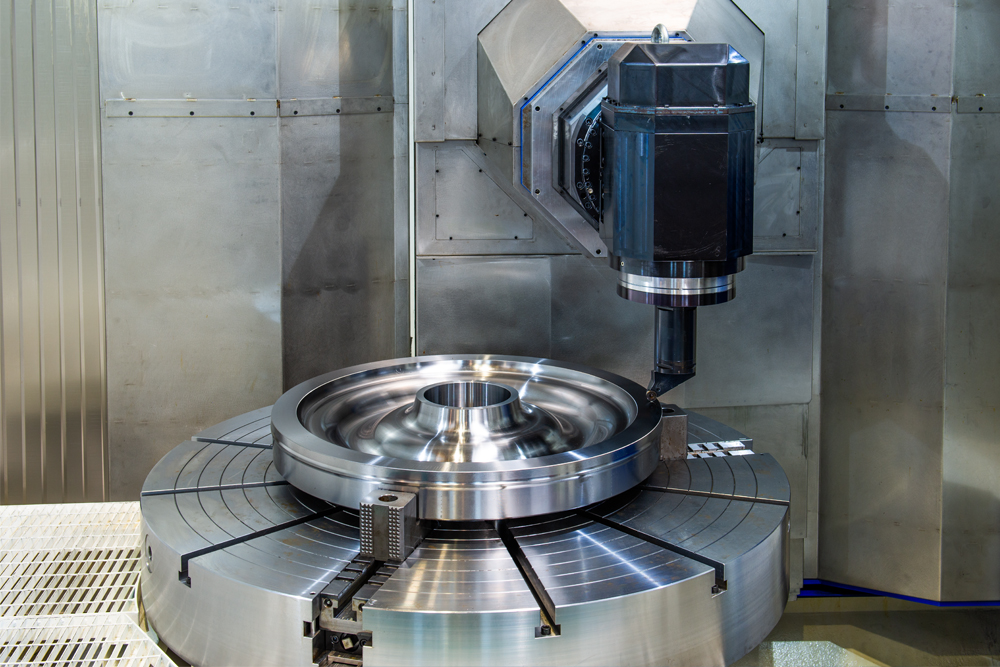

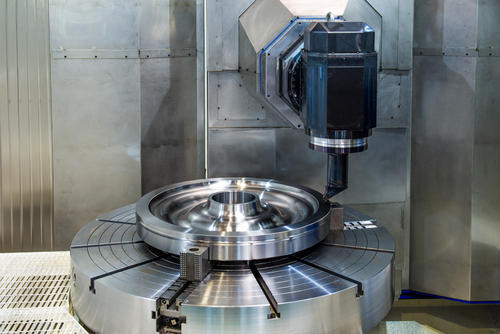

• Die VTE-180-FTD ist besonders geeignet für das Schlichtdrehen und Bohren von Eisenbahnrädern, Zahnrädern und komplex geformten Ringteilen.
• Die besondere Motorisierung mit Direktantrieb ermöglicht die Bearbeitung von Bauteilen aus hartem Stahl, bei denen ein maximales Drehmoment bei niedrigen Tischumdrehungen erforderlich ist
• Dank der vollständigen Automatisierung der Schutzvorrichtungen kann die VTE-180-FTD leicht in komplexe Produktionslinien mit einem vollautomatischen Radhandhabungssystem integriert werden.

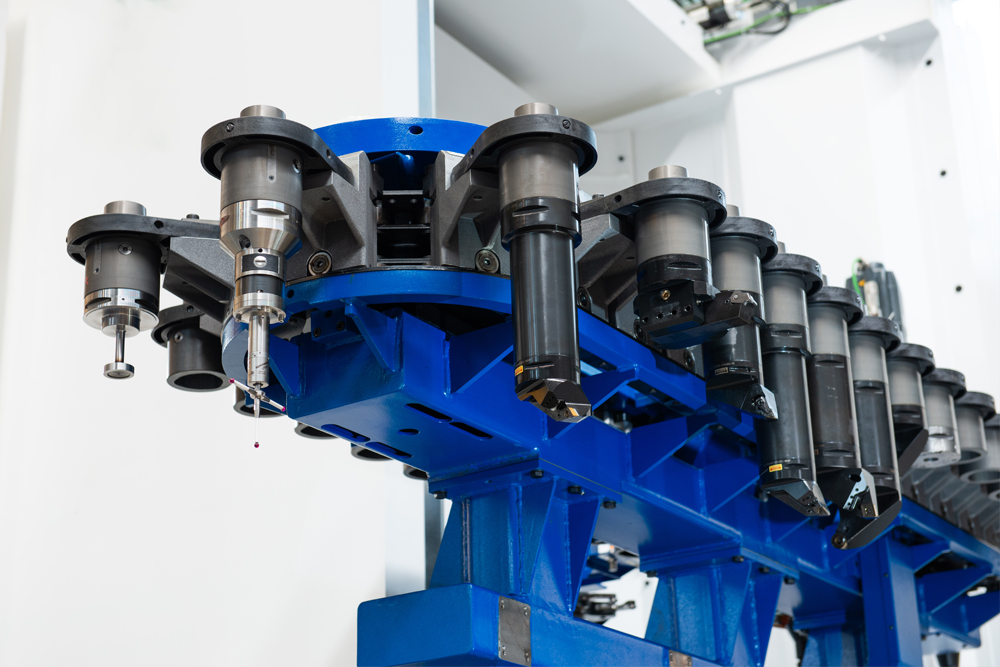

• Die VTE-180-FTD kann mit einer Vielzahl von Optionen ausgestattet werden, wie z.B. Werkzeugmagazine von 16 bis 200 Positionen, Werkzeugvoreinstellung, Messtaster für die Messung der Abmessungen des Werkstücks in der Maschine, Schleifmöglichkeit mit automatischer Abrichtvorrichtung
