Optische Prüfanlage für E-Antriebsgehäuse

Die Roboterzelle prüft nach der mechanischen Bearbeitung des Gehäuses sämtliche funktionsrelevanten Oberflächen auf Fehler wie Lunker oder Beschädigungen. Somit können fehlerhafte Teile automatisiert aus dem Produktionsfluss ausgeschleust werden.

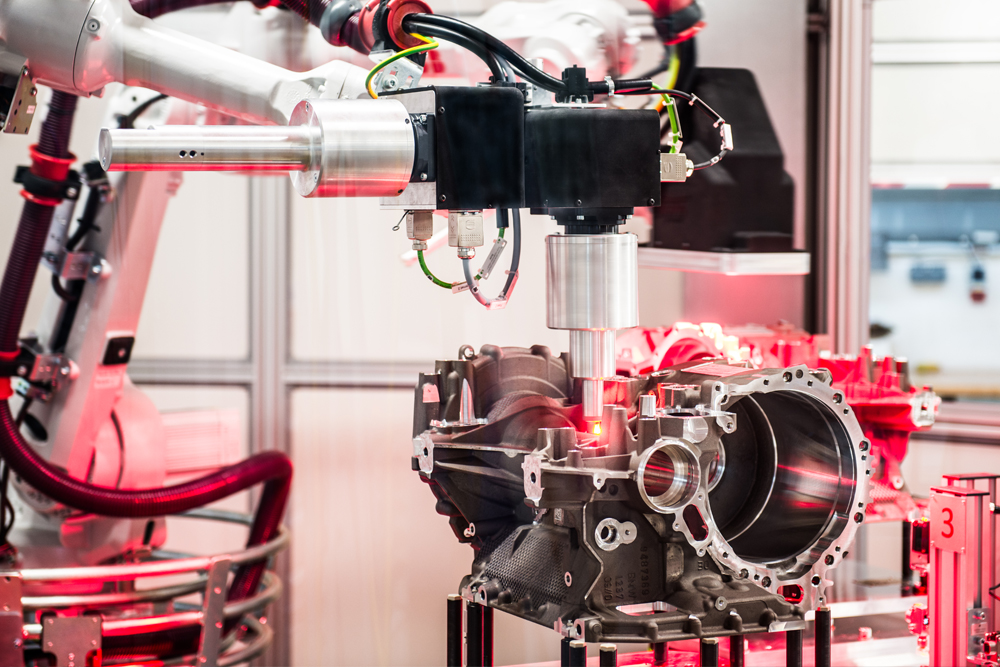

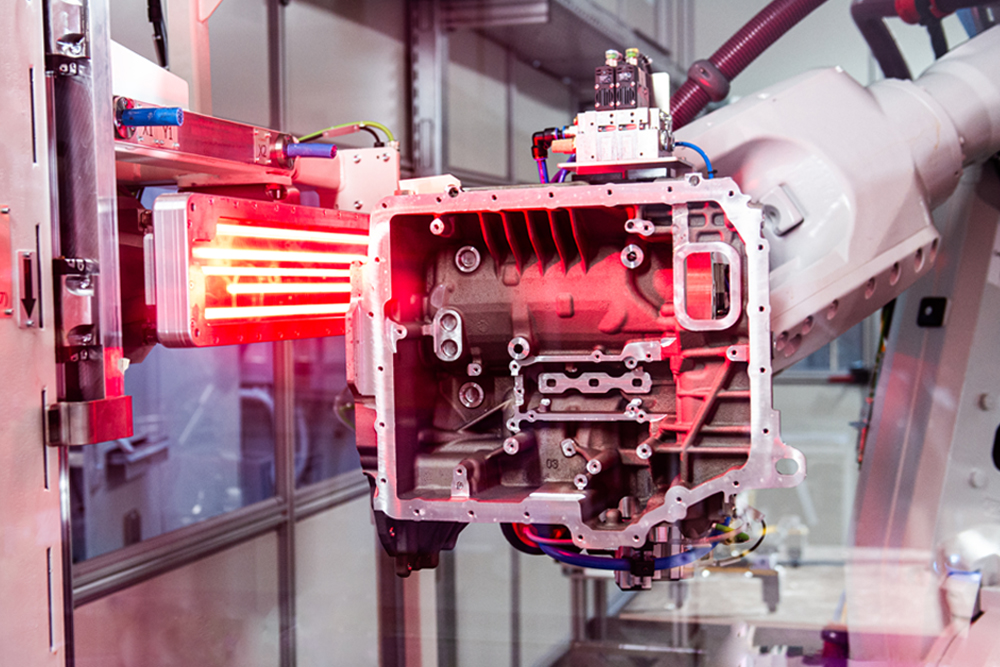

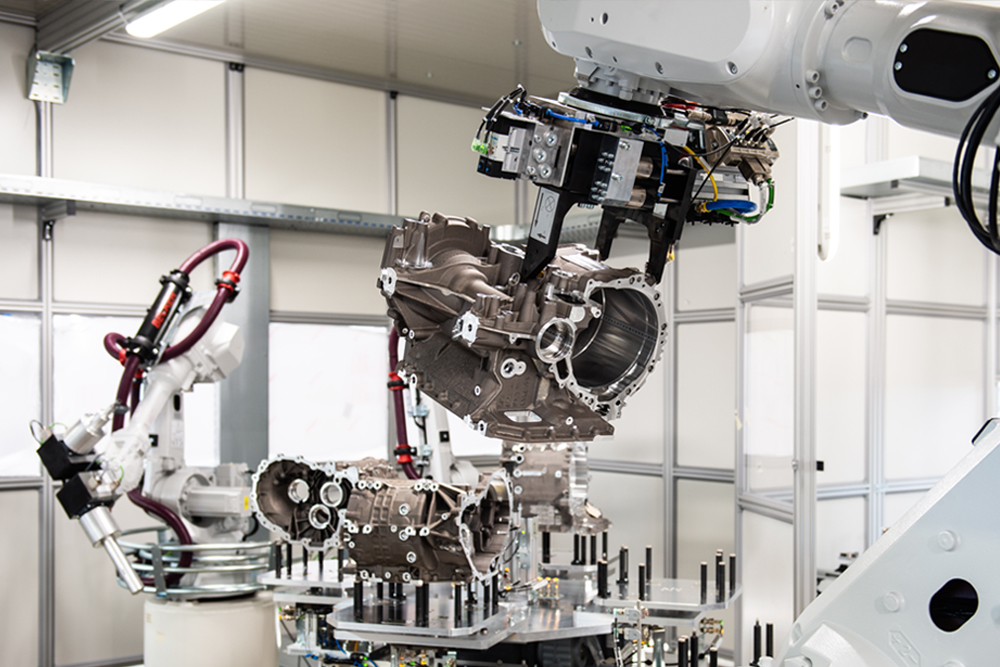

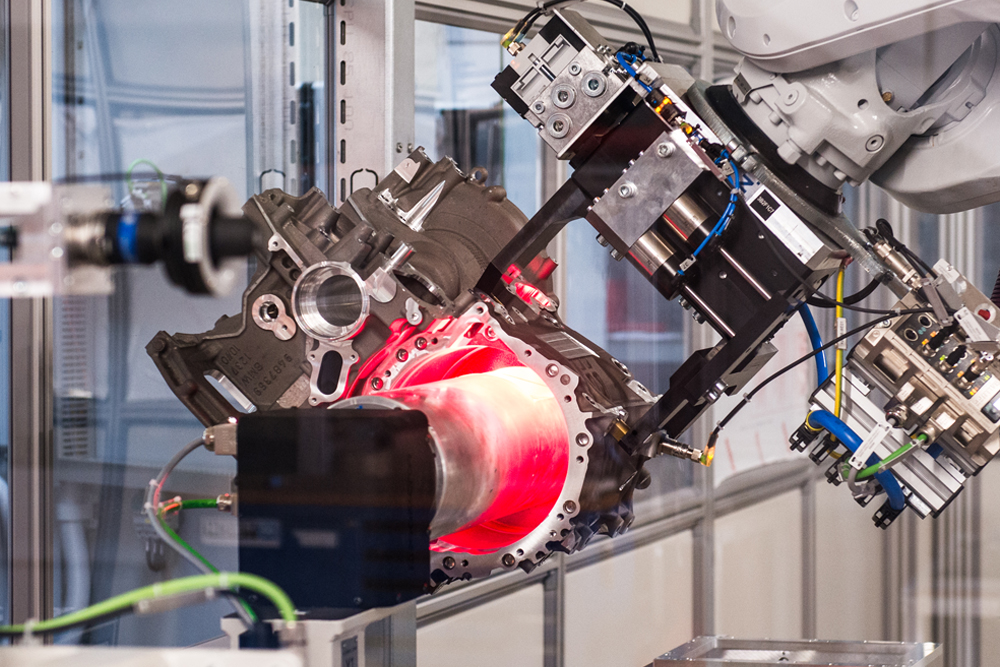

Handlingsroboter und Drehtische bewegen das Antriebsgehäuse innerhalb der Zelle und bringen dieses in die jeweils ideale Prüfposition. An den Inspektionsstationen werden die Oberflächen des Bauteils mittels speziell entwickelten optischen Sensoren analysiert und an mehreren PCs parallel ausgewertet. Die Prüfung kann sowohl für ebene Funktionsflächen mittels Topographie-Scan-Technologie erfolgen, als auch für Mantelflächen mithilfe Bohrungsrotations- oder Endoskop-Sensoren.

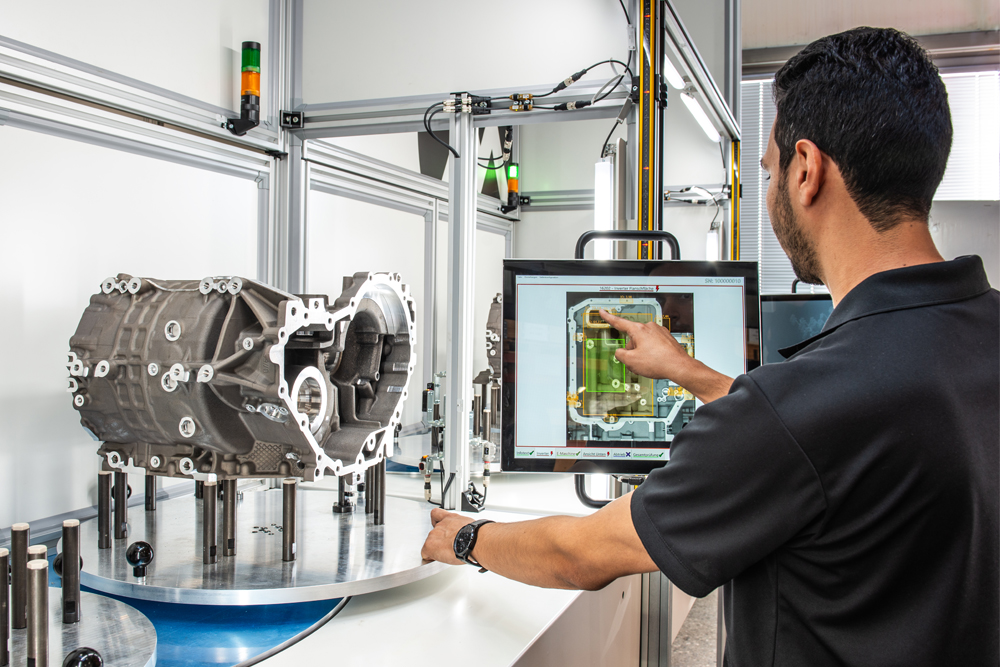

Zur manuellen Beurteilung werden die gefundenen Fehlstellen am Endprüfplatz visuell dargestellt, um eine schnelle Nachkontrolle zu ermöglichen.
Dank der guten Zusammenarbeit mit dem Kunden sowie dem Einsatz unseres versierten Inbetriebnahmeteams konnte die optische Prüfanlage innerhalb kürzester Zeit installiert werden.

Einen Eindruck zu den verschiedenen Prüfstationen der optischen Inspektionszelle erhalten Sie über den folgenden Link: Video Werkstatt-Testlauf
