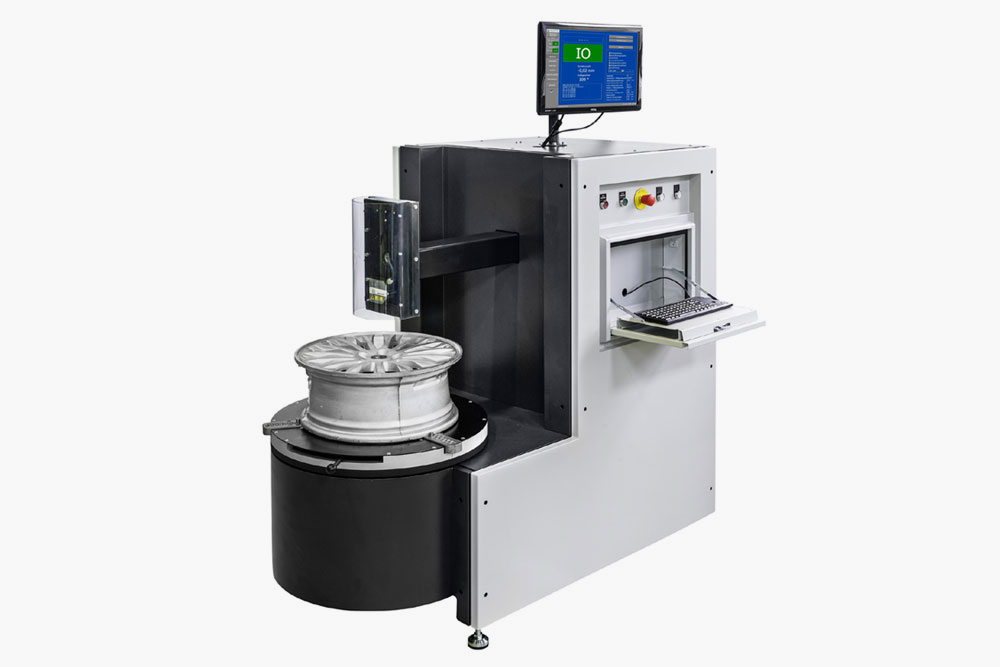

MD30 - Универсальная измерительная лазерная установка

Универсальная измерительная лазерная установка MD30 используется для измерения деформаций на линиях обработки с ручным управлением.

Искривление и деформация после литья и термической обработки являются одной из основных проблем при производстве литых дисков. С помощью установки NUMTEC MD30 литые диски можно измерять и корректировать в два основных этапа механического процесса: Измерение до механической обработки: Легкосплавные диски будут измеряться непосредственно перед загружаемыми вручную линиями механической обработки с ЧПУ. На этом этапе производства будет измеряться плоскостность внешнего фланца и поплавка ступицы. Общая окружность поплавка ступицы, наружного фланца и областей его зажима будет измеряться лазерным датчиком. В результате этого трехмерного измерения будут рассчитаны идеальные точки зажима / исходного положения для первой операции на токарном станке с ЧПУ и коррекции поплавка ступицы. Такая универсальная ориентация дисков в патронах OP1 напрямую влияет на качество дисков относительно дисбаланса и биения. Общее снижение проблем с дисбалансом приводит к улучшению показателя брака и доработок по дискам.

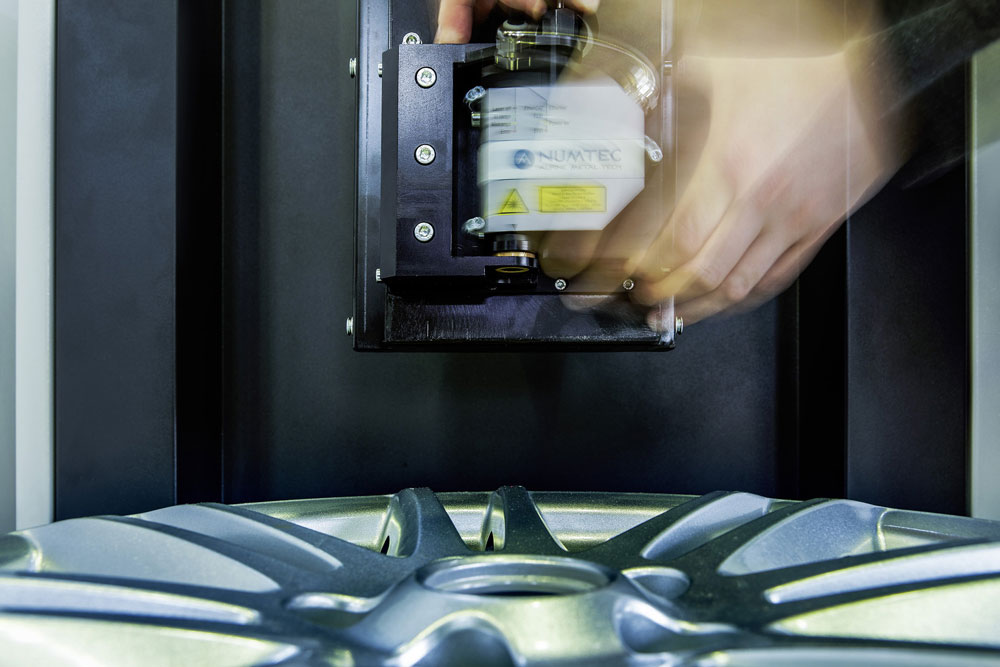

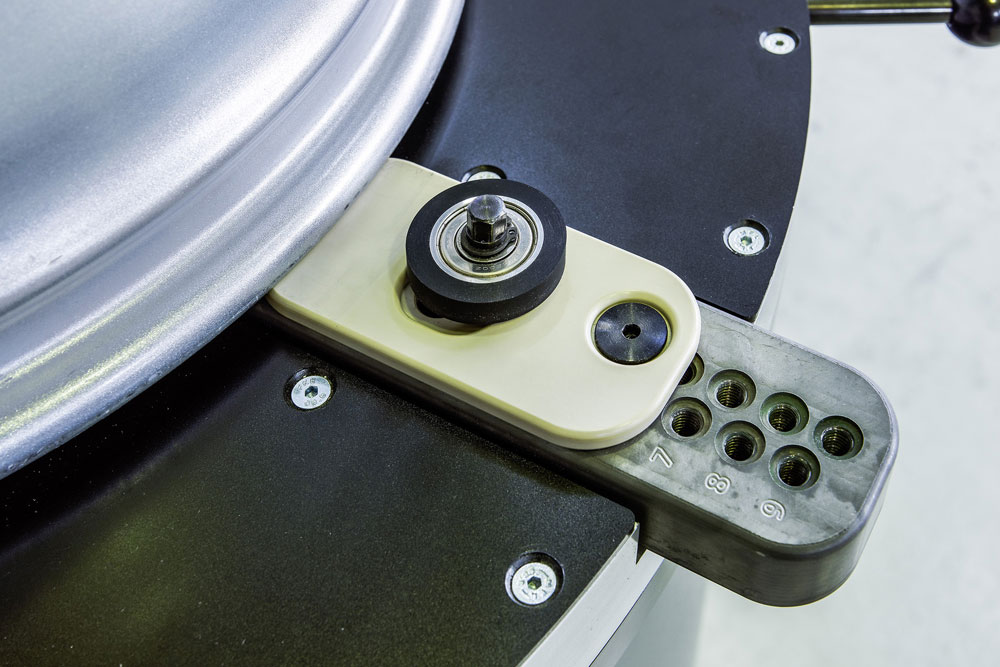

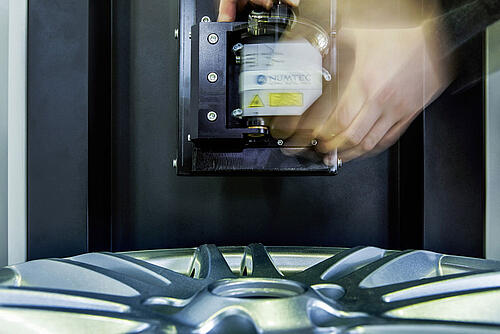

Второе применение - измерение окрашенных дисков до процесса алмазной обработки: Уровни высоты колеса будут измеряться на внешней поверхности фланца и ступицы. Наименьшие измеренные  уровни высоты на диске будут использоваться для настройки следующей операции обработки с ЧПУ на станке с алмазной обработкой. Параметры коррекции могут быть введены вручную или с помощью стандартного интерфейса Profibus / Profinet или Ethernet / Ip. С измеренными значениями коррекции может потребоваться перемещение (параллельное смещение) или наклон контура ЧПУ. Получающееся в результате увеличение количества качественных дисков после первого цикла ЧПУ также улучшает общую производительность станка за счет сокращения необходимых циклов обработки с ЧПУ для определенного количества дисков. Оба режима выполняются с помощью точного лазерного блока от NUMTEC. С помощью регулируемого вручную ползуна можно измерять высоту диска от 4 до 12 дюймов. Во время цикла работы станка оператор помещает диск в 3-кулачковый патрон и центрирует его с помощью рычага. Последующие лазерные измерения выполняются автоматически без вмешательства оператора. Установка поставляется на площадку полностью собранной и протестированной. Сразу после подключения электропитания установка MD30 готова к работе. В зависимости от фактической потребности, установку можно легко переместить с помощью ручного погрузчика на новое место. Эта гибкость и изменяемые условия являются основными преимуществами установки NUMTEC MD30.

Ваши преимущества:

  • Гибкие условия использования Установка может использоваться в области механической обработки и для измерения до процесса алмазной резки
  • Ручная загрузка: Установка может быть загружена вручную, для ее использования не требуется общая автоматизация с роботами.
  • Экономичная инвестиция: Низкие инвестиционные затраты при широком поле деятельности
  • Гибкие условия установки: Установка может быть перемещена в новые места установки в короткие сроки без каких-либо монтажных работ

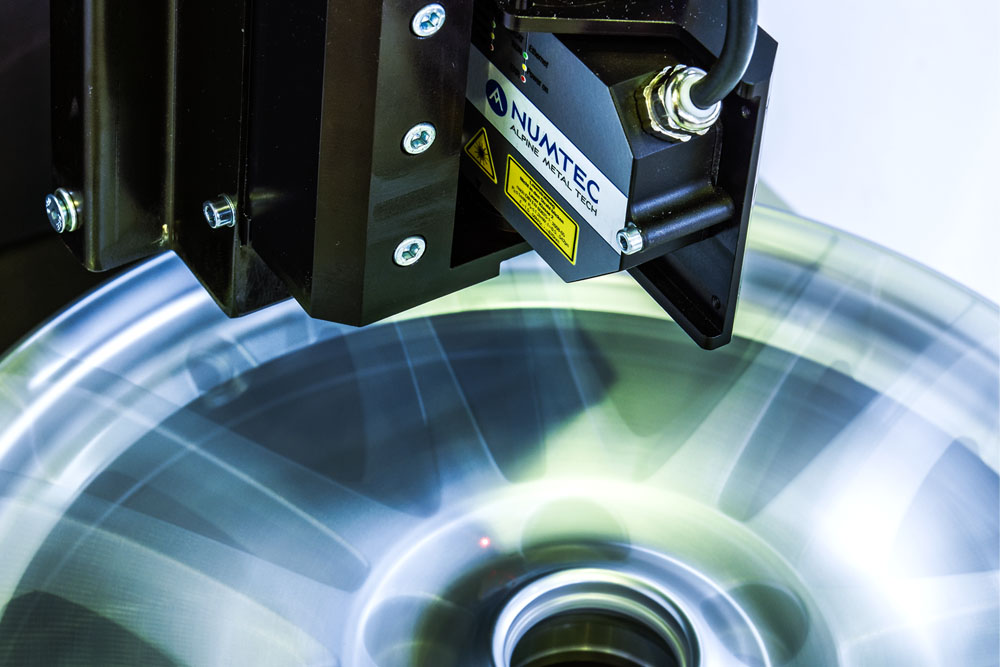

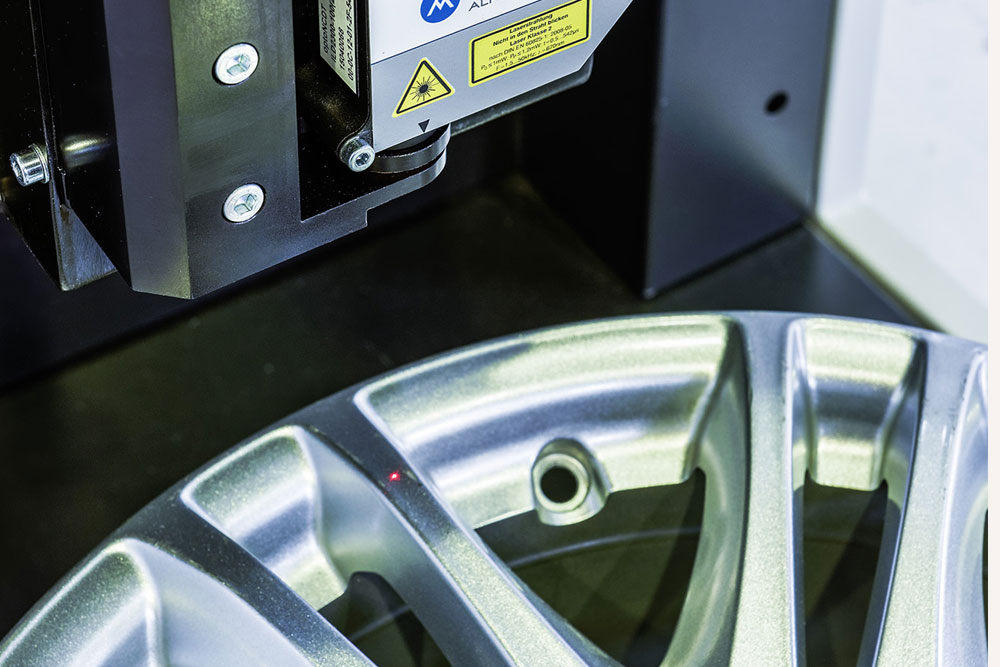

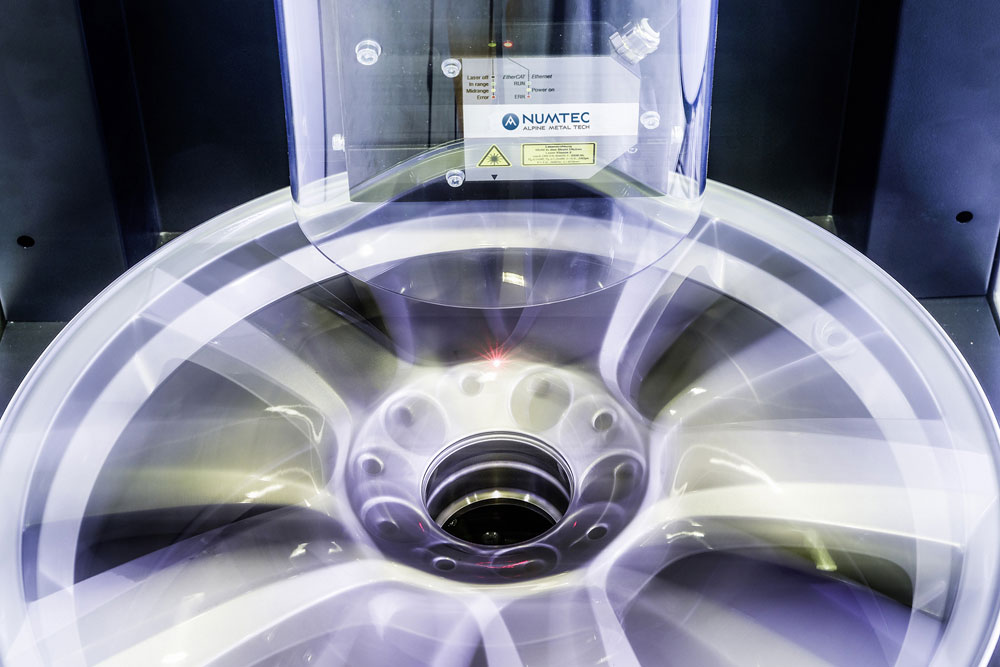

  • Лазерное измерение: Используемый лазерный блок обеспечивает очень высокую точность без износа и при низких затратах на обслуживание
